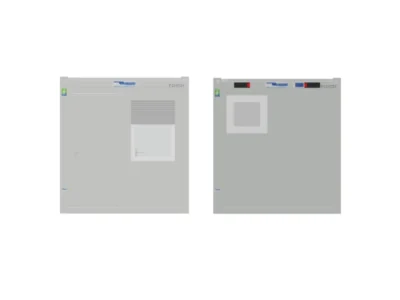

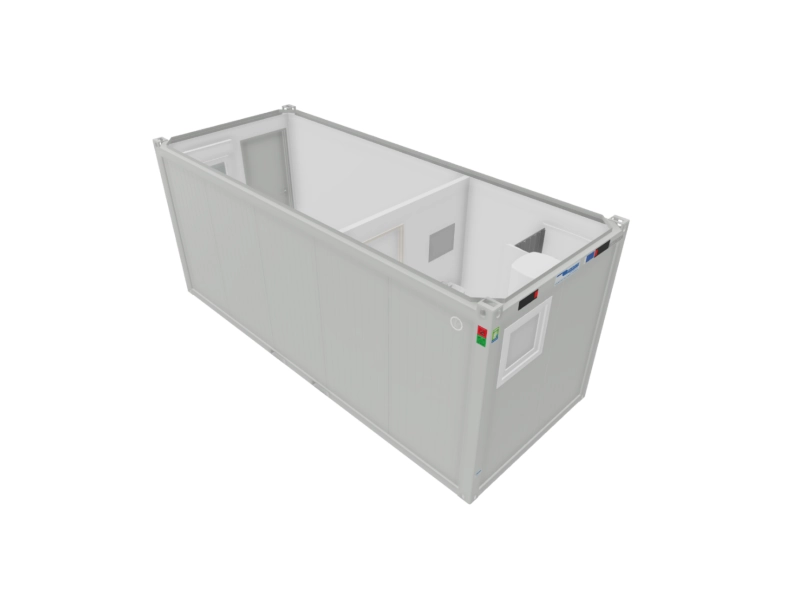

BUNGALOW VESTIAIRE ET SANITAIRE 14,7 M² : 1 DOUCHE ET 1 WC 20 PIEDS

1 porte extérieure | 1 porte intérieure | 2 fenêtres | 1 cloisons
intérieures de séparation
3 luminaires LED 36W | 3 prises électriques | 2 interrupteurs | 1
radiateurs soufflants 2 kW | Extracteur d’air 170 m³ | 1 siphon de
sol
Toilettes : 1 cuvettes WC | 1 lavabos avec mitigeur à levier | 1
miroirs | 1 dévidoir de papier | 1 porte savon | 1 porte serviette
Douche : 1 cabine fibre de verre | 1 mitigeur à levier | 1 rideaux de
douche | Chauffe-eau électrique 80 L
Isolation : Laine de verre 100 mm en toiture | Laine de verre 100 mm
au sol | Mousse polyuréthane 60 mm aux murs

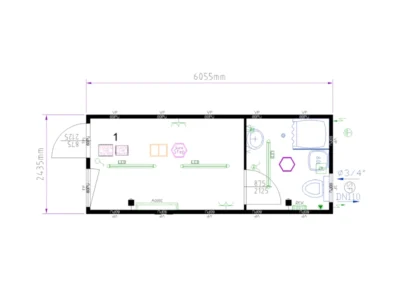

DIMENSIONS
Modèle 20 pieds
Longueur : 6,055 m (extérieur) 5,860 m (intérieur)
Largeur : 2,435 m (extérieur) 2,240 m (intérieur)
Hauteur : 2,591 m (extérieur) 2,340 m (intérieur)
Poids : 2,15 T
Surface : 14,74 m²
Cadre du sol :
Profils en acier laminés à froid et soudés, 4 coins de conteneurs
soudés
Traverses de sol sur le pourtour : 3 mm
Traverse de sol : en profil Ω, s = 2,5 mm
Passages de fourches : 2 passages de fourches sur la longueur
(dimensions intérieures des passages de fourches: 352 x 85 mm,
passages de fourches centrés: 2.050 mm / facultatif 950 mm)
Poteaux d’angle : avec profils en acier soudés à froid et vissés
aux cadres du sol et du toit Ep. 4 mm
Cadre du toit :
Profils en acier laminés à froid et soudés, 4 coins de conteneurs
soudés
Traverses du toit sur la longueur : 3 mm
Traverses du toit sur la largeur : 3 mm
Toiture : tôle galvanisée avec double pli, épaisseur de 0,60 mm
Sol :
Isolation thermique : Laine de verre 100 mm – Comportement au feu A1
(non inflammable) selon la norme EN 13501-1
Protection sous isolant : Plaques de tôle galvanisées, épaisseur
0,6 mm
Plancher : Bois épaisseur 22 mm
Revêtement de sol : Revêtement PVC aux raccords soudés, remontés
sur les bords. Epaisseur 2 mm. Couche d’usure 0,7 mm. Anti-dérapant
R10
Toit :
Isolation thermique : Laine de verre 100 mm – Comportement au feu A1
(non inflammable) selon la norme EN 13501-1
Habillage plafond : Placoplâtre avec tôle laquée (Plaque de
placoplâtre 9,5 mm et Tôle + 0,6 mm)
couleur: blanc (semblable au RAL 9010)
Prises de connexion électrique CEE : Encastrées à l’extérieur
dans le cadre du toit sur le long pan
Eléments muraux :
Isolation thermique : Mousse Polyuréthane 60 mm (PU)
Epaisseur des panneaux 60 mm
Habillage extérieur : tôle profilée, galvanisée et laquée
(épaisseur 0,6 mm). Résistance au feu A1.
Habillage intérieur: : Tôle galvanisée et laquée, épaisseur 0,5
mm, décor blanc
Cloisons de séparation : Tôle laquée, épaisseur 0,6 mm, couleur
blanc (semblable au RAL 9010)
Porte extérieure :
Matériaux : acier
Charnières à gauche ou à droite. Ouverture vers l’extérieur.
Cadre de porte métallique avec joint sur trois côtés.
Battant de porte en tôle galvanisée et laquée des deux côtés
Isolation thermique : Polystyrène 40 mm
Hauteur libre de passage : 875 x 2.125 mm
Dimensions de l’ouverture de porte : 811 x 2.065 mm
Porte intérieure :
Dimension (largeur) : 875 mm
Largeur libre de passage : 811 mm
Hauteur libre de passage : 2065 mm
Fenêtres :
Cadre en plastique avec vitrage coloris blanc
1 fenêtre à ouverture oscillo-battante avec volet roulant :
945×1200 mm
1 fenêtre vasistas (vitrage opaque) : 652 x 714 mm
Vitrage isolant avec ajout de gaz : 4 / 16 / 4 mm
Hauteur du seuil de fenêtre (distance entre le sol et le haut du
profil inférieur du cadre de la fenêtre) : 1525 mm
Installation électrique
Protection IP44
Tension : 230V / monophasé / 32A (3×6 mm²)
Fréquence : 50 Hz
Protection : interrupteur différentiel 40 A / 0,03 A, 2 pôles (230
V) type A
Lumière : disjoncteur 10A, 2 pôles, 3×1,5mm²
Chauffage : disjoncteur 13A, 2 pôles, 3×2,5mm²
Prises électriques : disjoncteur 13 A, bipolaire, 3×2,5mm²
Prise de courant : 2 prises doubles + 1 prise pour pièces humides
Eclairage: interrupteur lumière dans chaque pièces (dont un pour
pièce humides à 115 cm au-dessus du plancher) + 3 luminaires en
applique à LED 36W
Radiateur soufflant 2 kw + ventilateur 170 m³ dans la zone
sanitaire.
Climatiseur sans unité extérieure réversible chaud-froid 3,1 kW
Branchement : Raccordement extérieure CEE
Equipement sanitaire :
1 lavabo avec mitigeur à levier, miroir métallique, porte serviette,
porte savon
1 toilettes avec cuvette WC et dévidoir de papier
Chauffe-eau électrique 80 L, réducteur de pression 3/4”
1 cabines de douche : parois et receveur fibre de verre, mitigeur à
levier, rideau de douche
1 siphons de sol
Alimentation en eau par tuyau de ½”, ¾” ou 1″ sur un côté à
travers un panneau.
Intérieur : Tuyauterie PP-R (selon la norme EN ISO 15874)
Pression d’utilisation et de branchement: 4 bar maximum
Evacuation des eaux usées : tuyaux DN 50 et DN110 (diamètre
extérieur 50 et 110mm) rassemblés à l’intérieur et avec une
seule sortie sur un côté à travers un panneau
