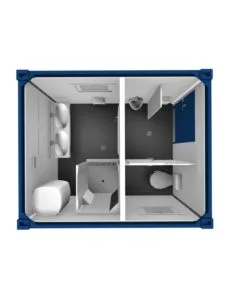

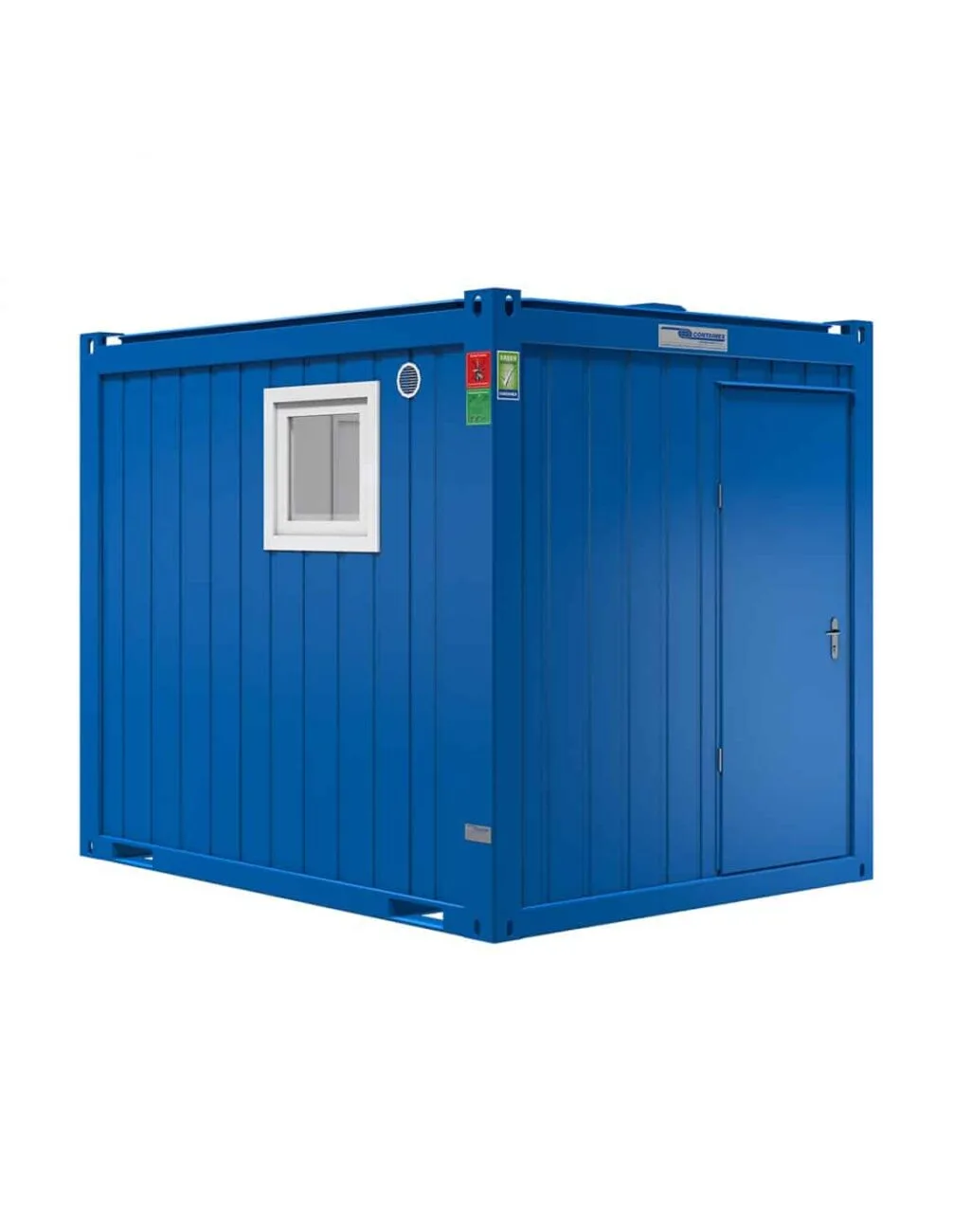

BUNGALOW SANITAIRE 7,3 M² : 1 DOUCHE ET 1 WC 10 PIEDS

Equipement standard :
1 porte extérieur | 2 portes intérieures | 2 fenêtres | 2 cloisons
intérieures de séparation |
2 luminaires LED 30W | 3 prises électrique | 2 interrupteurs | 2
radiateurs soufflants 2 kW | Extracteur d’air 170 m³ | 2 siphons de
sol
Toilette : Cuvette WC | Lavabo avec mitigeur à levier | Miroir |
Dévidoir de papier | Urinoir avec bouton pression
Douche : Cabine fibre de verre | Mitigeur à levier | Rideau de douche
| Chauffe-eau électrique 80 L
Isolation : Laine de verre 100 mm en toiture | Laine de verre 60 mm au
sol | Mousse polyuréthane 60 mm aux murs

DIMENSIONS
Modèle 10 pieds
Longueur : 2,989 m (extérieur) 2,795 m (intérieur)
Largeur : 2,435 m (extérieur) 2,240 m (intérieur)
Hauteur : 2,591 m (extérieur) 2,340 m (intérieur)
Poids : 1,3 T kg
Surface : 7,28 m²
Cadre du sol :
Profils en acier laminés à froid et soudés, 4 coins de conteneurs
soudés
Longerons de sol : 60x60mm profil en acier, épaisseur 2 mm
Traverse de sol : en profil Ω, s = 2,5 mm
2 passages de fourches sur la longueur (dimensions intérieures des
passages de fourches: 250 x 75 mm, passages de fourches centrés 780
mm)
Poteaux d’angle : profils en acier laminés à froid et soudés,
épaisseur de 2,0 mm, vissés avec le cadre du plancher et du plafond
Cadre du toit :
Profils en acier laminés à froid et soudés, 4 coins
Traverses du toit épaisseur 2 mm
Anneaux de levage : 1 pièce par pignon
Toiture : tôle en acier ondulée rivetée aux traverses du toit,
épaisseur 0,6 mm
Sol :
Isolation thermique : Laine de verre 60 mm – Comportement au feu A1
(non inflammable) selon la norme EN 13501-1
Protection sous isolant : Plaques de tôle galvanisées, épaisseur
0,6 mm
Plancher : Bois épaisseur 22 mm
Revêtement de sol : Revêtement PVC aux raccords soudés, remontés
sur les bords. Epaisseur 2 mm. Couche d’usure 0,7 mm. Anti-dérapant
R10
Toit :
Isolation thermique : Mousse Polyuréthane 60 mm – Comportement au
feu A1 (non inflammable) selon la norme EN 13501-1
Habillage plafond : Plaque en aggloméré avec revêtement 10 mm
d’épaisseur, décor blanc
Prises de connexion électrique CEE : Encastrées à l’extérieur
dans le cadre du toit sur le long pan
Eléments muraux :
Isolation thermique : Laine de verre 60 mm
Epaisseur des panneaux 60 mm
Habillage extérieur : tôle profilée, galvanisée et laquée
(épaisseur 0,6 mm). Résistance au feu A1.
Habillage intérieur: : Tôle galvanisée et laquée, épaisseur 0,5
mm, décor blanc
Cloisons de séparation : Tôle laquée, épaisseur 0,6 mm, couleure
blanc (semblable au RAL 9010)
Porte :
Charnières à gauche ou à droite. Ouverture vers l’extérieur.
Cadre de porte métallique avec joint sur trois côtés.
Battant de porte en tôle galvanisée et laquée des deux côtés
Isolation thermique : Polystyrène 40 mm
Hauteur libre de passage : 875 x 2.125 mm
Dimensions de l’ouverture de porte : 811 x 2.065 mm
Fenêtres :
Cadre en plastique avec vitrage coloris blanc
Ouverture oscillo-battante
Vasistas (vitrage opaque) : 652 x 714 mm
Vitrage isolant avec ajout de gaz : 4 / 16 / 4 mm
Hauteur du seuil de fenêtre (distance entre le sol et le haut du
profil inférieur du cadre de la fenêtre): 870 mm
Installation électrique
Protection IP44
Tension : 230V / monophasé / 32A (3×6 mm²)
Fréquence : 50 Hz
Protection : interrupteur différentiel 40 A / 0,03 A, 2 pôles (230
V) type A
Lumière : disjoncteur 10A, 2 pôles, 3×1,5mm²
Chauffage : disjoncteur 13A, 2 pôles, 3×2,5mm²
Prises électriques : disjoncteur 13 A, bipolaire, 3×2,5mm²
Prise de courant : 3 prises
Eclairage: interrupteur lumière + 2 luminaires en applique à LED
Radiateur soufflant 2 kw
Branchement : Raccordement extérieure CEE
Equipement sanitaire :
1 lavabo avec mitigeur à levier, miroir métallique
Cuvette WC et dévidoir de papier
Chauffe-eau électrique 80 L, réducteur de pression 3/4”
1 cabine de douche : receveur fibre de verre, mitigeur à levier,
rideau de douche
Urinoir avec bouton pression
Alimentation en eau par tuyau de ½”, ¾” ou 1″ sur un côté à
travers un panneau.
Intérieur : Tuyauterie PP-R (selon la norme EN ISO 15874)
Pression d’utilisation et de branchement: 4 bar maximum
Evacuation des eaux usées : tuyaux DN 50 et DN110 (diamètre
extérieur 50 et 110mm) rassemblés à l’intérieur et avec une
seule sortie sur un côté à travers un panneau
